Като доставчик на помпи за задвижване на магьосника, разбирането на коефициента на термично разширяване на материалите, използвани в тези помпи, е от решаващо значение. Този параметър играе значителна роля в производителността, надеждността и дълголетието на помпите. В тази публикация в блога ще проучим какъв е коефициентът на термично разширение, защо той има значение в помпите на задвижващите зъбни колела и типичните материали, използвани заедно със съответните им коефициенти на термично разширение.
Какъв е коефициентът на термично разширение?
Коефициентът на термично разширение (CTE) е мярка за това колко материал се разширява или договори, когато температурата му се промени. Определя се като фракционна промяна в дължината или обема на промяна на температурата. Има два основни типа коефициенти на термично разширение: линейният коефициент на термично разширение (α) за промени в дължината и обемния коефициент на термично разширение (β) за промени в обема. Връзката между тях е β ≈ 3α за изотропни материали.
Математически, линейното термично разширение може да бъде изразено като:
ΔL = al.
Когато ΔL е промяната в дължината, L₀ е първоначалната дължина, α е линейният коефициент на термично разширение, а ΔT е промяната в температурата.
Защо коефициентът на термично разширяване има значение при помпите на задвижващите зъбни колела?
В помпите за задвижване на магьосниците коефициентът на термично разширение е от изключително значение поради няколко причини.
1. Поддръжка на клирънс
Помпите за задвижване на магьосника разчитат на прецизни хлабини между предавките, корпуса и други компоненти, за да работят ефективно. Когато помпата работи, температурата може да се увеличи поради триене, вискозитет на течността и вход на мощност. Ако материалите, използвани в помпата, имат високи коефициенти на термично разширение, компонентите могат да се разширят значително, което води до намаляване на прочистията. Това може да причини увеличено триене, износване и дори припадък на помпата. От друга страна, ако хлабините са твърде големи поради ниското термично разширение или неправилен дизайн, помпата може да изпита изтичане и намалена ефективност.
2. Материална съвместимост
Помпите за задвижване на MAG често използват различни материали за различни компоненти, като зъбни колела, валове и корпуси. Важно е да се гарантира, че коефициентите на термично разширение на тези материали са съвместими. Ако материалите имат значително различни коефициенти на термично разширение, топлинните напрежения могат да се развият по време на температурните промени. Тези напрежения могат да доведат до деформация, напукване или повреда на компонентите, като компрометират работата и надеждността на помпата.
3. Целостта на уплътнението
Помпите за задвижване на MAG са проектирани да бъдат без уплътнение, което елиминира риска от изтичане през традиционните уплътнения на вала. Целостта на магнитните свързващи и други механизми за уплътняване обаче може да бъде повлияна от термично разширяване. Ако материалите в магнитното свързване се разширяват или договорят с различни скорости, това може да причини несъответствие, намалена ефективност на магнитното свързване и потенциално изтичане. Следователно, изборът на материали с подходящи коефициенти на термично разширяване е от решаващо значение за поддържане на целостта на уплътнението на помпата.
Типични материали, използвани в помпите за задвижване на магьосника и техните коефициенти на термично разширяване
Нека да разгледаме някои от общите материали, използвани в помпите на задвижващите зъбни колела и техните коефициенти на термично разширение.
1. Неръждаема стомана
Неръждаемата стомана е популярен избор за компоненти на помпата на Mag Drive Gear поради отличната си устойчивост на корозия, здравина и издръжливост. Най -често използваните степени от неръждаема стомана в приложенията на помпата са 304 и 316. Линейният коефициент на термично разширение на неръждаема стомана 304 е приблизително 17,2 x 10⁻⁶ /° C, докато този от 316 е около 16,0 x 10⁻⁶ /° C. Тези стойности правят неръждаемата стомана подходяща за широк спектър от температурни приложения, тъй като разширяването му е сравнително предсказуемо и управляемо.
2. Чугун
Чугунът е друг традиционен материал, използван в конструкцията на помпата, особено за корпусите на помпата. Той има добри механични свойства и е сравнително евтин. Линейният коефициент на термично разширение на чугун обикновено е в диапазона от 10 - 12 x 10⁻⁶ /° C. Докато чугунът има по -нисък коефициент на термично разширение в сравнение с неръждаемата стомана, все още е важно да се вземат предвид характеристиките му на разширяване при проектирането на помпа за задвижване на MAG.
3. Керамика
Керамичните материали са известни със своята висока твърдост, устойчивост на износване и химическа инертност. Те често се използват за компоненти на помпата като предавки и лагери в приложения, където се изискват висок производителност и дълъг експлоатационен живот. Коефициентът на термично разширение на керамичните материали може да варира в зависимост от специфичния тип керамика. Например, алуминиевата керамика има линеен коефициент на термично разширение около 7 - 8 x 10⁻⁶ /° C, който е сравнително нисък в сравнение с металите. Това ниско термично разширение прави керамичните компоненти по -малко податливи на термичен стрес и деформация.
4. Пластмаса
Пластмасовите материали, като полипропилен (PP) и поливинилиден флуорид (PVDF), обикновено се използват в помпите на задвижващите зъбни колела за тяхната химическа устойчивост и леки свойства. Коефициентът на термично разширение на пластмасовите материали обикновено е по -висок от този на металите и керамиката. Например, линейният коефициент на термично разширение на полипропилен е приблизително 100 - 200 x 10⁻⁶ /° C, докато този на PVDF е около 10 - 20 x 10⁻⁶ /° C. Когато използвате пластмасови компоненти в помпа за задвижване на магьосничество, е важно внимателно да се вземат предвид тяхното поведение на термично разширяване и съответно да проектирате помпата, за да се избегне прекомерна деформация или повреда.
Въздействие на термичното разширение върху производителността на помпата на Mag Drive Gear
Термичното разширяване на материалите може да окаже значително влияние върху работата на помпите на задвижващите зъбни колела. Ето някои специфични начини, по които термичното разширение може да повлияе на производителността на помпата:
1. Дебит и налягане
Тъй като компонентите на помпата се разширяват или договорят поради температурните промени, хлабините между предавките и корпуса могат да се променят. Това може да повлияе на обемната ефективност на помпата, което води до намаляване на дебита и налягането. Ако хлабините станат твърде малки, помпата може да изпита увеличено триене и консумация на енергия, като допълнително намалява неговата ефективност.
2. Шум и вибрация
Термичното разширение също може да причини несъответствие на компонентите на помпата, което води до повишен шум и вибрации. Неудобните предавки или валове могат да генерират неравномерни сили, което може да доведе до ненормален шум и вибрации по време на работата на помпата. Това се отразява не само на комфорта на операционната среда, но също така показва потенциални проблеми с производителността и надеждността на помпата.
3. Служителен живот
Прекомерното термично разширение и получените топлинни напрежения могат да ускорят износването на компонентите на помпата. С течение на времето това може да доведе до преждевременна повреда на помпата, намалявайки експлоатационния му живот. Чрез избора на материали с подходящи коефициенти на термично разширение и проектиране на помпата за приспособяване на термично разширяване, животът на обслужването на помпата на задвижването на магьосника може да бъде разширен.
Избор на правилните материали за помпи за задвижване на магьосника
Когато избирате материали за помпи за задвижване на MAG, важно е да се вземат предвид следните фактори:
1. ОПЕРАЦИОННА ТЕМПЕРАТИЧНА РАЗПРЕДЕЛЯНЕ
Първата стъпка е да се определи диапазонът на работна температура на помпата. Това ще помогне за избора на материали с коефициенти на термично разширение, които са подходящи за очакваните температурни промени. Например, ако помпата ще работи във високотемпературна среда, могат да бъдат предпочитани материали с ниски коефициенти на термично разширение, като керамика.
2. Химическа съвместимост
Химическата съвместимост на материалите с изпомпваната течност също е от решаващо значение. Някои течности могат да бъдат корозивни или реактивни с определени материали, което може да повлияе на производителността и целостта на помпата. Ето защо е важно да се избере материали, които са устойчиви на изпомпването на химикалите.
3. Механични свойства
Трябва да се вземат предвид и механичните свойства на материалите, като здравина, твърдост и устойчивост на износване. Тези свойства ще определят способността на материалите да издържат на силите и напреженията, генерирани по време на работата на помпата.
4. Разходи
Цената винаги е фактор за подбора на материали. Въпреки че високоефективните материали могат да предлагат по-добри характеристики на термично разширяване и други предимства, те също могат да бъдат по-скъпи. Ето защо е важно да се намери баланс между производителността и разходите при избора на материали за помпи за задвижване на MAG.
Заключение

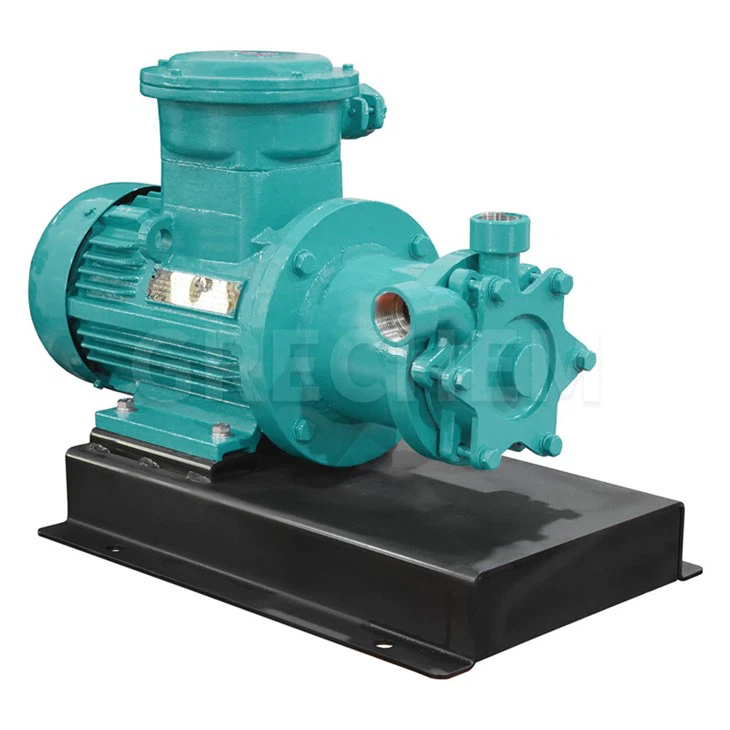

В заключение, коефициентът на термично разширение на материалите, използвани в помпите на задвижващите зъбни колела, е критичен параметър, който влияе върху производителността, надеждността и дълголетието на помпата. Разбирайки концепцията за термично разширяване, неговото въздействие върху работата на помпата и коефициентите на термично разширяване на различните материали, можем да вземем информирани решения при избора на материали за помпи за задвижване на маг. В нашата компания ние се ангажираме да предоставяме висококачествени помпи за задвижване на магьосничество, които са проектирани да се изпълняват оптимално при различни работни условия. Ние предлагаме широка гама от помпи за задвижване на магьосници, включителноЦентробежна помпа за химическа магьосница без уплътнение,Вихрова магнитна химическа помпаиСамостоятелно грундиране на магнитно задвижваща помпа. Ако се интересувате да научите повече за нашите продукти или да имате въпроси относно помпите на Mag Drive Gear, не се колебайте да се свържете с нас за дискусия за обществени поръчки. Очакваме ви с нетърпение да ви служим.
ЛИТЕРАТУРА
- Incropera, FP, Dewitt, DP, Bergman, TL, & Lavine, AS (2007). Основи на пренос на топлина и маса. Уайли.
- Shigley, JE, & Mischke, CR (2001). Дизайн на машиностроене. McGraw-Hill.
- Наръчник на ASM, том 1: Свойства и избор: ютии, стомани и високоефективни сплави. ASM International.
